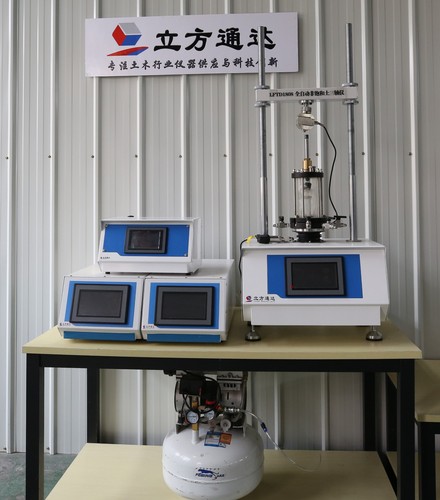

（型号：LFTD1808；生产厂家：立方通达）
LFTD1808全自动非饱和土三轴仪是先进的室内土工试验仪器，主要用于在实验室对非饱和土力学特性进行精确自动测试。非饱和土中同时存在孔隙水压力和孔隙气压力，即存在基质吸力，试验时需要在量测试样体变的同时控制基质吸力变化。该系统采用经典的双壁压力室，通过水压控制器调节内外压力相同，进而消除压力室变形所导致的体变；试验时总体变通过压力室内连接的排水管测量，进入/流出试样的水体积通过孔压控制器测量。
该系统竖向加载采用多功能荷载架，加载量程可选，自带液晶触屏，支持手动及PC端全自动操作；围压及反压控制采用高级全自动压力/体积控制器，量程2MPa，液晶触屏操作，手动自动可选；气压控制采用自动压力控制器；压力室支持多种试样直径，试样底座包含冲刷通道且嵌有高进气值陶土板，试样顶部放有透水石。搭载的非饱和土试验软件可对轴向荷载、孔隙气压、孔隙水压以及围压进行精确独立测控。
主要功能
1. 非饱和土平衡
通过控制围压、孔隙水压、孔隙气压，建立初始吸力平衡状态。
2. 非饱和土固结
按照土体实际受力状态进行非饱和土固结。
3. 非饱和土剪切
按照预设应力/应变路径加载，测试非饱和土强度。
技术特点
1. 成熟稳定的控制系统，采用模块化设计、扩展性好、便于升级
2. 荷载架配备大尺寸液晶触控屏，可实现手动及PC端全自动控制
3. 荷载架支持应力/应变加载控制模式
4. 全自动压力/体积控制器控制围压、反压，可预设压力、压力梯度加载目标
5. 高级气压控制器控制孔隙气压
6. 各控制器自带过载保护功能
7. 自带数据采集，标准串口输出，可多台连接并由计算机控制
8. 直接闭环控制轴力、轴向位移、围压、反压、孔隙气压
9. 测试软件自主开发，支持Windows7/8/10操作系统，具备参数设置、数据采集存储、数据分析等功能；软件内设数据录入、反压饱和、非饱和土平衡、非饱和土固结、非饱和土剪切等独立模块
10. 传感器读数及计算参数实时显示，试验图表实时显示
技术参数
1. 荷载架量程：30kN、60kN可选
2. 试样尺寸（D*H）：39.1mm*80mm、61.8mm*125mm可选
3. 轴力量程：30kN、60kN可选
4. 轴力精度：0.3%
5. 围压/反压压力量程：2MPa
6. 围压/反压压力测量精度：0.3%
7. 围压/反压压力测量分辨率：1kPa
8. 围压/反压体积量程：250ml
9. 围压/反压体积测量精度：0.005ml
10. 孔隙气压压力量程：0.9MPa
11. 孔隙气压压力测量分辨率：1kPa
12. 轴向位移量程：50mm、60mm可选
13. 轴向位移测量精度：0.001mm
14. 体变量程：250ml
15. 体变测量精度：0.005ml
16. 陶土板进气值：5bar（其他规格可选）
17. 剪切速率：0.001-40.000mm/min
主要配置
1. 一套三轴荷载架；
2. 一套围压体积控制器；
3. 一套反压体积控制器；
4. 一套孔隙气压控制器；
5. 一套非饱和土三轴软件；
6. 一套荷重传感器；
7. 一套位移传感器；
8. 一套三轴压力室；
9. 一套附件（含饱和器、承膜筒、对开模、三轴击实器）；
10. 一台0.9MPa空压机；
11. 一台1大气压真空泵；
12. 一套负压缸，用于饱和黏土试样；
13. 一台品牌台式机电脑。
工作原理
通过交换机将非饱和土三轴仪荷载架、全自动压力/体积控制器（围压、反压）、全自动气压控制器和装有控制系统的电脑连接到局域网络，荷重传感器连接到位于系统荷载架上的数据采集接口。荷载架、压力/体积控制器、气压控制器分别施竖向加载力、围压、反压、孔隙气压，通过荷重传感器和荷载架的加载电机分别进行压力和位移的反馈控制。通过计算机软件系统进行试验设置、数据汇总、处理分析。

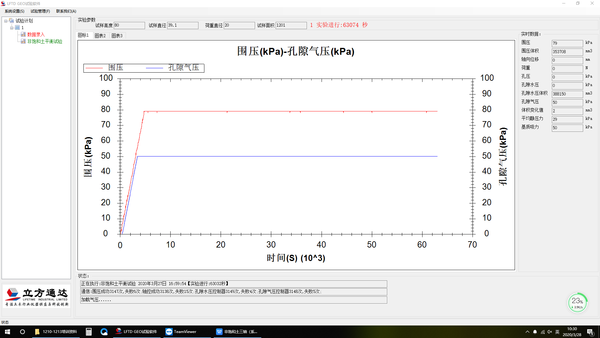

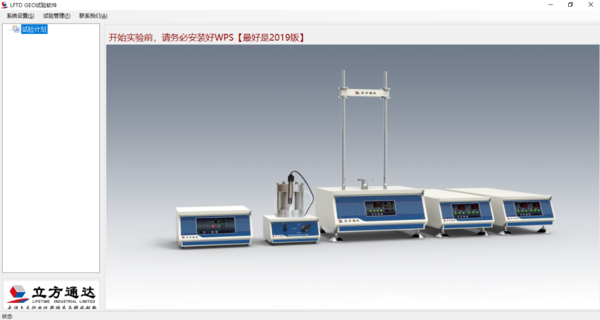

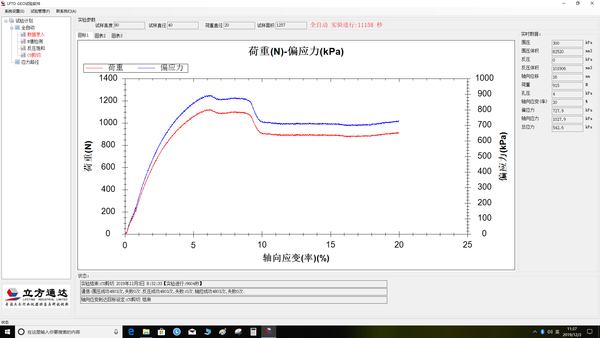

软件界面
项目案例

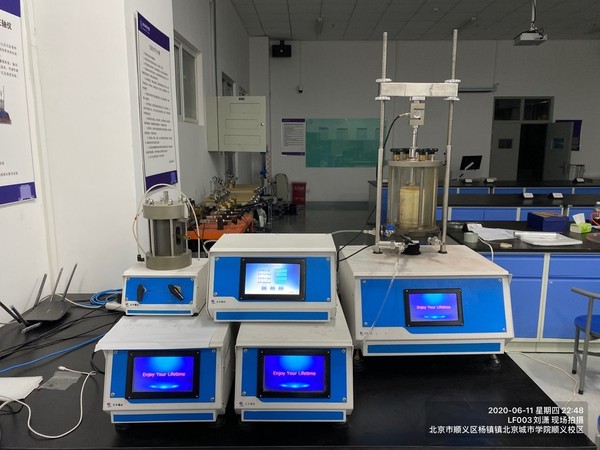

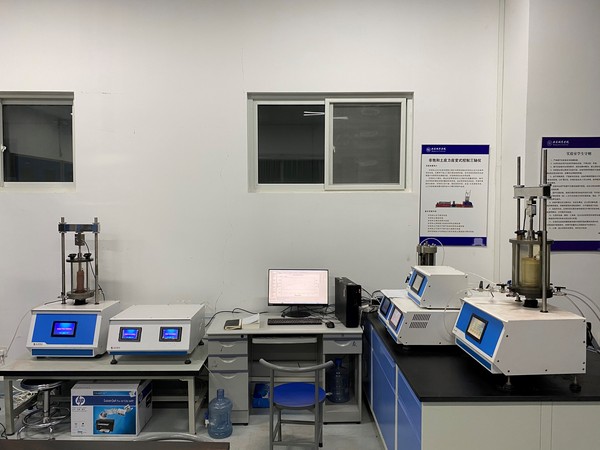

北京城市学院
