（型号：VJT-DYNT；生产厂家：英国VJ Tech公司）

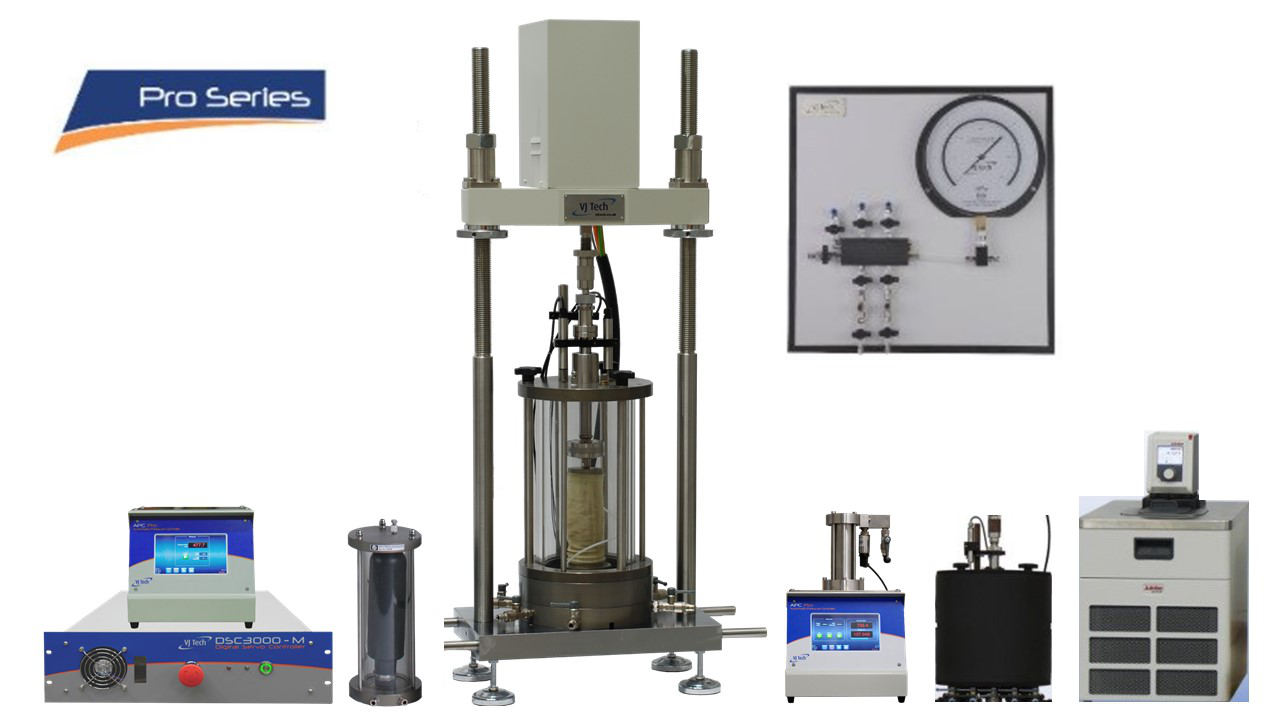

VJT-DYNT Pro系列温控振动三轴试验系统是先进的室内土工仪器，主要用于在实验室对各类土体温控条件下动力特性进行精确自动测试。可完成包括温控条件下标准三轴剪切（UU、CU、CD）、应力路径加载、振动三轴加载等功能在内的土体静、动三轴试验。支持正弦波、半正弦波、方波、三角波、锯齿波及用户自定义波形。
系统竖向加载采用标准荷载架、搭载高性能伺服控制系统，动态加载量程20kN；振动加载频率10Hz；围压控制采用高级全自动压力控制器配套气/水转换缸，量程1MPa；反压控制采用高级全自动压力/体积控制器，量程1MPa；压力室多种规格可选，标准试样直径50mm；反压管路采用电磁阀控制，可实现全自动试验；控制软件csDYNA符合ASTM D3999-11、ASTM D5311-11等规范，成熟稳定，功能丰富。独立的温控系统，温度控制范围-20℃~+80℃。
主要功能
l 反压饱和试验
配备电磁阀，可进行围压与反压梯度施加的自动反压饱和试验（包括孔隙水压力系数B值检测）。
l 固结试验
可进行等压、偏压、K0固结试验，测定土体在侧向约束及轴向排水条件下变形与压力或孔隙比与压力关系、以及变形与时间关系。
l 标准三轴剪切
标准三轴剪切试验（UU、CU、CD），严格控制排水条件，可得到剪切破坏全过程的应力-应变曲线关系。
l 应力路径试验
可实现线性应力路径加载。
l 振动三轴试验
可进行标准振动三轴试验，包括动动强度试验、液化试验、动模量与阻尼比试验；可进行动态应力控制、动态应变控制；支持正弦波、半正弦波、方波、三角波、锯齿波、用户自定义波形输入。
l 温控应力路径三轴试验&温控振动三轴试验
技术特点
l Pro系列控制器（荷载架及压力/体积控制器），搭载7英寸彩色触摸显示屏
l 控制器内置高速ARM处理器及8G存储卡
l 控制器内集成非易失性数据存储器，无需外接数采，并配有高速数据转换传感器
l 控制器自带超限预警功能
l 配备电磁阀，可实现全自动试验
l 试验完成后数据可以导出为Excel或Script，试验结果自动生成报告
l 系统通过USB或网络连接计算机，通过7英寸彩色触摸显示屏或计算机程序控制
l 软件可实现远程监控及检测，当设备运行状态异常时，技术人员可远程登录进行操作
l 独立闭环控制围压、轴向应力和位移
l 可通过自动压力/体积控制器进行精确体变测量
l 高级的压力/体积控制器控制围压及反压，控制器可预设压力值及压力梯度值
l 传感器可通过控制器设置参数及校准
l 多重根目录，方便项目管理，多试样/多进程之间互不干扰
l 振动三轴软件，兼容应力路径三轴试验功能
l 独立的温控系统
技术参数
l 试样直径：50mm
l 压力室耐压值：2MPa
l 动荷载量程：20kN
l 动态位移：-35.000-35.000mm
l 轴向振动频率：0.001Hz-10Hz
l 数据采集频率：1000点/周
l 支持波形：正弦波、半正弦波、三角波、方波，支持用户自定义
l 动态围压控制器压力量程：1Mpa
l 全自动反压控制器压力/体积量程：1Mpa/200ml
l 力传感器量程：10kN；精度0.03%
l 孔压传感器量程：2Mpa；精度+/-0.2%
l 位移传感器量程：25mm；精度0.1%
l 温度范围：-20℃~+80℃
Clisp Studio csDYNA-振动三轴试验软件
VJ Tech的Clisp Studio csDYNA振动三轴试验软件是专为动三轴试验开发的，兼容常规静力三轴及应力路径三轴试验功能。软件采用模块化设计，具备基础设置、固结、三轴剪切、应力路径、振动三轴及用户自定义等模块功能。动态加载搭载了高性能伺服控制器，控制性能稳定。

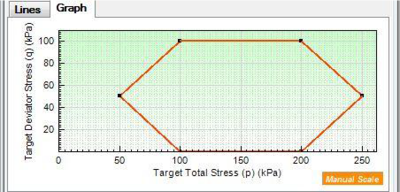

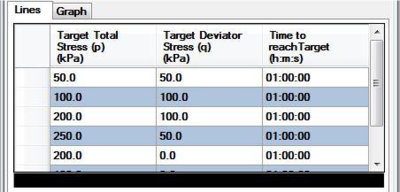

应力路径加载设置

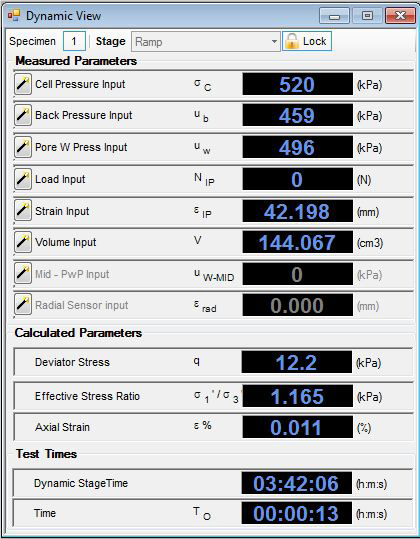

试验数据实时监测

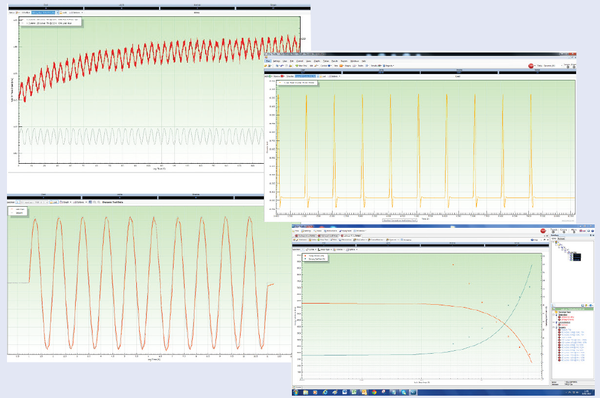

典型试验曲线

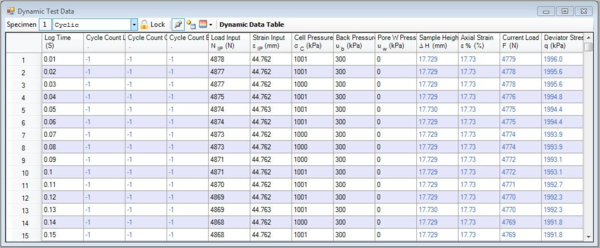

试验结果数据表格

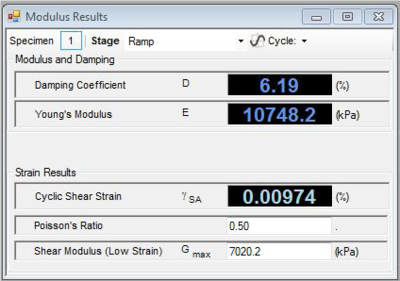

试验结果自动计算
