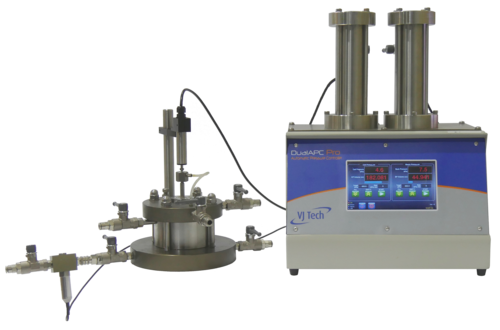

英国VJ Rowe固结试验系统
产品详情

(型号:VJT-ROWE;生产厂家:英国VJ Tech公司)

      VJT-ROWE系列Rowe固结试验系统先进的室内土工试验仪器,用于在实验室对各类土体压缩变形特性及应力应变关系进行精确自动测试。该系统采用全自动压力/体积控制器控制竖向加载,可实现固结压力连续可调,有效保障了试验的精度和稳定性、并可适用高压加载;特制的固结压力室可精确测控试样排水量,压力室多种规格可选,支持试样直径50mm~252.3mm;反压测控使用全自动压力/体积控制器;孔压及位移传感器数据采用全自动压力/体积控制器自带数据接口采集。整套试验系统设计紧凑、体积小巧,可方便放置于普通试验台。配套的csROWE软件符合规范BS1377-6,软件基于模块化设计,包括基本设置、膨胀、饱和、固结等模块功能,成熟稳定。

主要功能

膨胀试验

测定黏性土胀缩特性。

反压饱和试验

配备电磁阀,可进行围压与反压梯度施加的自动反压饱和试验(包括孔隙水压力系数B值检测)。

ROWE固结试验

进行液压加载侧限一维固结试验。

技术特点

Pro系列控制器(荷载架及压力/体积控制器),搭载7英寸彩色触摸显示屏

控制器内置高速ARM处理器,控制器内置8G存储卡

压力/体积控制器内部集成数据采集装置,内置高速数据转换器,无需外接数采

系统自带超限预警功能

系统通过USB或网络连接计算机,通过7英寸彩色触摸显示屏或计算机程序控制

软件可实现远程监控及检测,当设备运行状态异常时,技术人员可远程登录进行操作

独有的Rowe Cell固结系统,轴向荷载通过液压施加

独立闭环控制轴向压力和反压

可以进行精确体变测量

自动压力/体积控制器进行轴力加载,荷载连续可调

通过软件,自动控制试验

高级的全自动压力/体积控制器控制固结压力及反压

控制器可预设压力值及压力梯度值

特制压力室,配套5套刚性阀门

技术参数

试样尺寸:高30mm,直径70mm;

可选尺寸:可提供直径50、63.5、75.7、100、151、252mm尺寸压力室;

轴力加载方式:液压加载;

孔压传感器量程:1MPa;

双通道控制器压力/体积量程:3.5Mpa/250ml

压力测量精度:0.15%FRO;

压力测量分辨率:1kPa;

体积测量精度:0.1%FRO;

体积分测量分辨率:0.25%FRO;

位移传感器**量程:25mm(10、50mm可选);精度0.1%

孔压传感器**量程:2MPa(1MPa、3MPa可选);精度+/-0.2%


工作原理

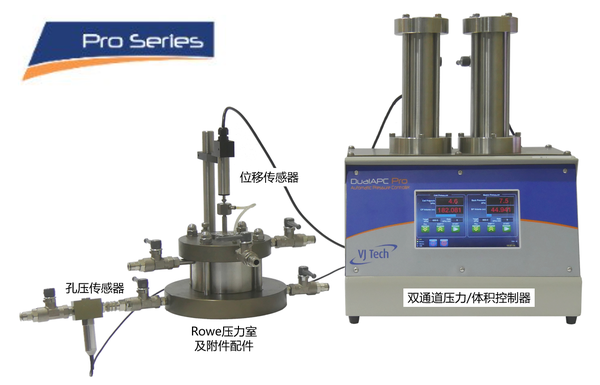

      系统主要由双通道压力/体积控制器、传感器、试验软件、Rowe压力室及附件配件等部分组成。通过交换机将双通道压力/体积控制器和电脑连接到局域网络,孔压传感器、位移传感器分别连接到双通道压力/体积控制器的数据采集接口;通过双通道压力/体积控制器的轴压通道施加竖向荷载、双通道压力/体积控制器的反压通道控制施加反压;通过孔压传感器测量试样孔压、位移传感器测量试样轴向应变。通过试验软件(Clisp Studio的csROWE模块)对试验系统进行试验设置、数据汇总、处理分析。


Clisp Studio csROWE-Rowe固结试验软件

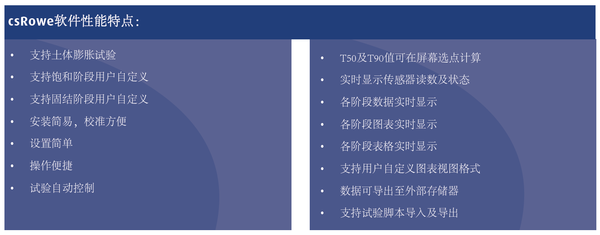

      VJ Tech的Clisp Studio csROWE是专为Rowe固结试验开发的智能控制软件,软件符合规范BS1377-6,基于模块化设计,包括基本设置、膨胀、饱和、固结等模块功能,成熟稳定。



软件特性




膨胀试验参数设置

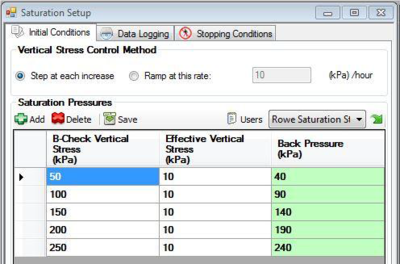

饱和阶段参数设置

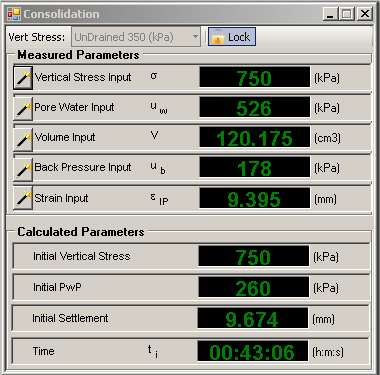

固结阶段参数设置

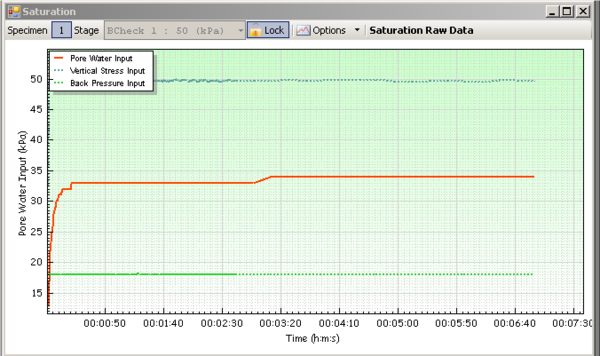

典型试验曲线



试验数据实时记录存储

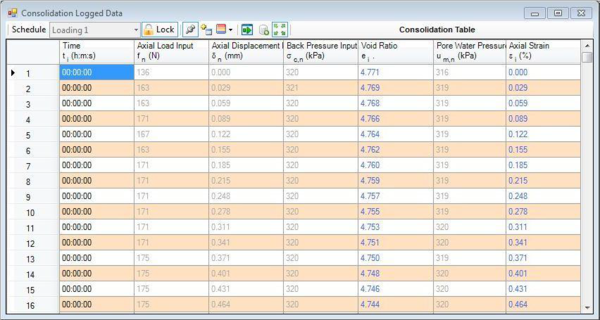

试验数据表格存储
