英国VJ环剪试验系统
产品详情

(生产厂家:英国VJ Tech公司)

       VJT-RING环剪试验系统是先进的室内土工仪器,主要用于测试环状粘性土试样的残余剪切应力。优于环剪试验中剪切面恒定不变且位移保持连续,可对粘性土的残余剪切强度进行精确测定。该仪器自带控制面板,并可通过USB接口实现电脑自动控制。该仪器竖向加载为杠杆式,环向加载通过步进电机控制,环向剪切力通过一对量力环读取。该设备符合BS1377-7 : 1990及ASTM D6467-13规范。试验结果可用于基坑工程及边坡稳定性评价。


技术特点

国际先进、具有众多成功案例的环剪系统

剪切角速度:0.001-900o/min,支持电脑和手动双重控制

软件可实现远程监控及检测,当设备运行状态异常时,技术人员可远程登录,进行操作及设备检查,让使用者可了解试验状态及设备运行异常原因。

独立闭环控制环剪力

**剪应力1000kPa

**正应力1000kPa

通过软件,自动控制试验

数据可以保存在数据库中

数据可以输出到Excel中

可以图形,报表显示的控制器

荷载控制采用应力和应变两种控制方式

多功能全自动测试软件

自带超限预警功能

标准环剪软件

技术参数

试样尺寸:外径100mm、内径70mm、高度5mm

剪切速率:0.0001°/min~900°/min

**剪应力:1000kPa

**正应力:1000kPa

剪切角速度:0.001-900o/min

整机重量:105kg

设备外尺寸(长x宽x高):1335mmx380mmx1400mm


工作原理

      环剪试验系统采用自立式框架结构,整体轻巧、占地面积小。试验时,试样放置于环剪压力室内;竖向荷载通过加载杠杆施加;剪切力采用步进电机精确控制;竖向位移通过数字式位移计读取;剪切力通过一对数字式量力环读取。通过试验软件(Clisp Studio的csRING模块)对试验系统进行试验设置、数据汇总、处理分析。



环剪试验系统细部构造


Clisp Studio csRING-环剪试验软件

      VJ Tech的Clisp Studio csRING是专为环剪试验独立开发的软件模块,性能成熟稳定。

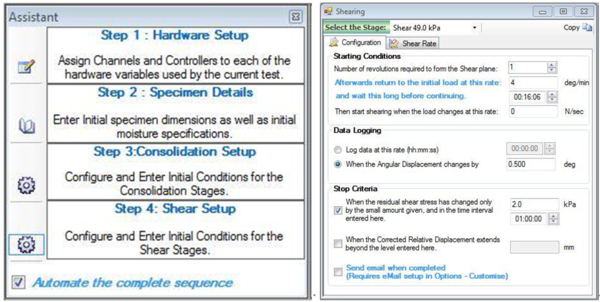

不同阶段试验参数设置

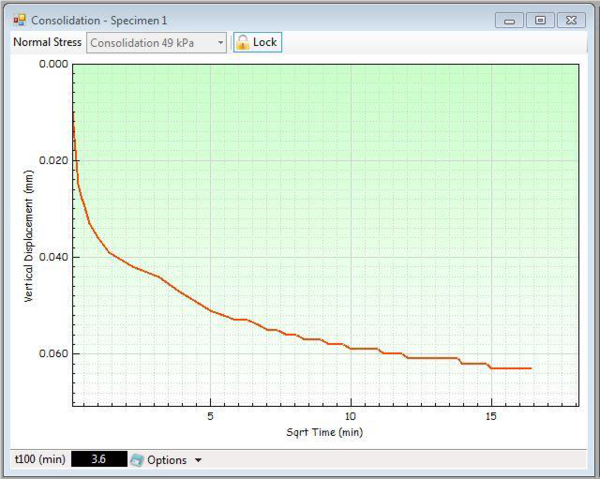

典型试验曲线



试验结果数据表格
