英国VJ恒定应变率固结试验系统
产品详情

(生产厂家:英国VJ Tech公司)

VJT-CRS恒定应变率固结试验系统是先进的室内土工仪器,用于在实验室对各类土体压缩变形特性及应力应变关系进行精确自动测试。该仪器采用先进的多功能荷载架进行竖向加载,荷载架内置4通道数据存储;荷载测量采用内置水下压力传感器;反压通过全自动压力/体积控制器施加,压力精确可调;标配70mm固结压力室(特殊尺寸可定制)。该仪器可通过Clisp Studio软件进行电脑操控,亦可通过7英寸彩色触摸显示屏进行单机运行,可实现等应变固结及标准固结试验,试验过程中试样孔压可测,使用简便、性能稳定。通过增配标准固结压力室及非饱和土压力室和相应软件可实现标准固结试验及SWCC固结升级功能。


主要功能

反压饱和试验

配备电磁阀,可进行围压与反压梯度施加的自动反压饱和试验(包括孔隙水压力系数B值检测)。

恒定应变率固结试验

以恒定应变速率施加固结荷载,进行侧限一维固结试验。


技术特点

Pro系列控制器(荷载架及压力/体积控制器),搭载7英寸彩色触摸显示屏

控制器内置高速ARM处理器,控制器内置8G存储卡

荷载架及压力/体积控制器内部集成数据采集装置,内置高速数据转换器,无需外接数采

系统自带超限预警功能

系统通过USB或网络连接计算机,通过7英寸彩色触摸显示屏或计算机程序控制

软件可实现远程监控及检测,当设备运行状态异常时,技术人员可远程登录进行操作

独立闭环控制轴向应力和位移

可以进行精确体变测量

通过软件,自动控制试验

数据可以保存在数据库中也可以输出到Excel中

荷载控制采用应力和应变两种控制方式

标准恒定应变固结试验软件

压力/体积控制器控制反压

反压控制器可预设压力值及压力梯度值


技术参数

试样直径:70mm(其他尺寸可定制)

荷载架**承载力:15N

全自动控制器压力/体积量程:1Mpa/200ml(3MPa/250ml可选)

荷载架应变速率:0.0001-10.0000mm/min

力传感器**量程:25kN(2.5、5、10、20、50、100、200kN可选);精度0.03%

孔压传感器**量程:1Mpa(2、3MPa可选);精度+/-0.2%

位移传感器**量程:25mm(5、10、50、100mm可选);精度0.1%


升级方案

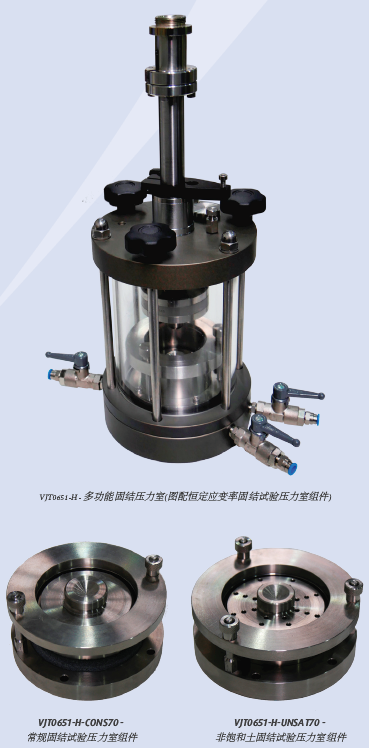

      通过增配标准固结压力室及非饱和土固结压力室和相应软件实现标准固结及SWCC固结升级功能


工作原理

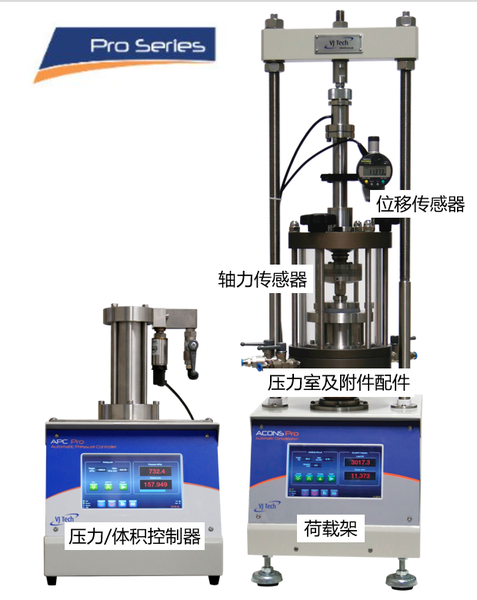

      系统主要由荷载架、压力/体积控制器、传感器、试验软件、压力室及附件配件等部分组成。通过交换机将荷载架、压力/体积控制器和电脑连接到局域网络,压力传感器、位移传感器、孔压传感器分别连接到荷载架数据采集接口。通过荷载架施加竖向荷载、压力/体积控制器控制施加反压,通过轴力传感器测量试样压力、位移传感器测量试样轴向应变、孔压传感器测量孔压。通过试验软件(Clisp Studio的csCRS模块)对试验系统进行试验设置、数据汇总、处理分析。



Clisp Studio csCRS-恒定应变率试验软件

      VJ Tech的Clisp Studio csCRS是专为恒定应变率固结试验开发的智能控制软件,软件符合规范ASTM D4186-06,基于模块化设计,包括基本设置、饱和、固结等模块功能,使用方便,成熟稳定。

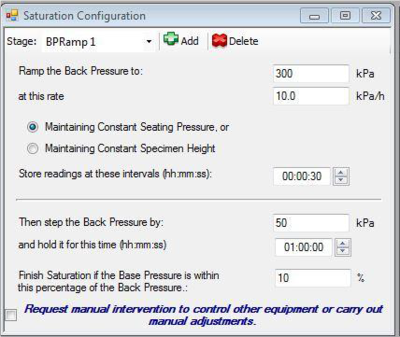

饱和阶段参数设置

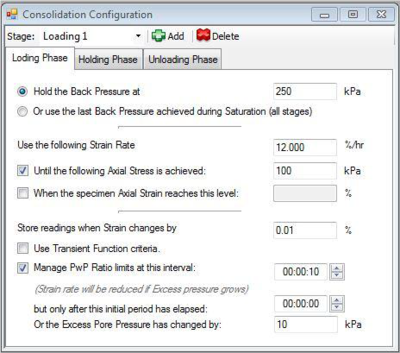

固结阶段参数设置



典型试验曲线

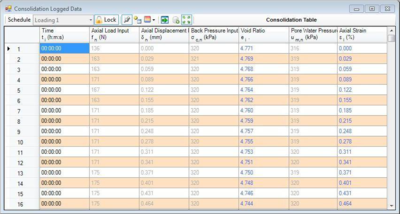

试验数据表格
