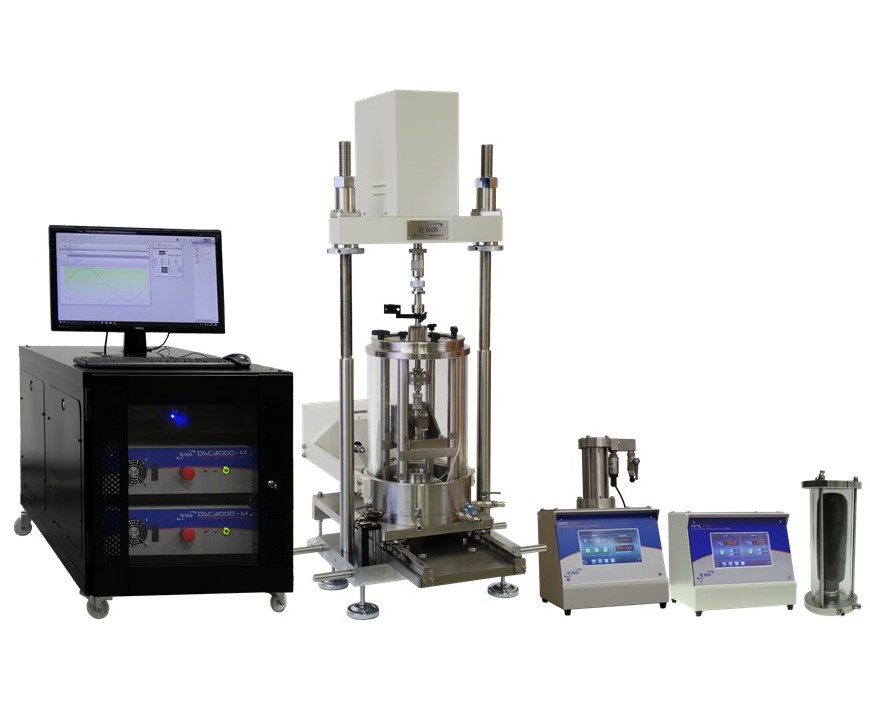

（型号：VJT-DYNSSC；生产厂家：英国VJ Tech公司）
VJT-DYNSSC围压控制式动（循环）单剪试验系统是先进的室内土工仪器，用于进行围压控制条件下土体的静、动态单剪试验。作为土体动力学特性的实验室测试手段，动单剪试验比动三轴试验更快捷、简便。该系统可实现土样饱和并进行有效应测量，可进行动强度、动态模量、阻尼比等土体动态力学指标测试；可进行强震模拟，并可模拟波浪荷载作用。
试验时，剪切力通过一系列叠放的剪切环施加于土样，进而对土体进行剪切。由于剪切时不限制破坏面位置，因而可得到更为合理的土体抗剪强度值。系统主机为高速动态伺服控制器，该控制器通过网络与电脑端相连；孔隙水压力通过自动压力控制器测控；电脑测控软件可进行参数设置试验控制及数据采集整理。
主要功能
l 静单剪试验
试样高度保持恒定（主动控制）的静态单剪试验
试样高度保持恒定的剪切荷载/应力/位移控制（持续、梯度或循环）试验
竖向压力保持恒定的剪切荷载/应力/位移控制（持续、梯度或循环）试验
l 动单剪试验
动态往复剪切试验
l 围压可控的动单剪试验
可进行围压可控条件下的静、动态单剪试验。试样位于压力室内，用柔性膜替代传统刚性膜；在围压加载条件下施加竖向循环及水平循环荷载，用于模拟波浪条件下土体动力特性
技术特点
l 独立闭环控制轴向荷载、水平荷载、轴向位移、水平位移
l 使用DSC3000MM进行垂直和水平加载的机电控制
l 通过DSC3000MM进行数据记录（每轴最多8个输入通道）
l 双向5Hz/5kN动态激振（可升级至10kN）
l 通过软件，自动控制试验
l 数据可以保存在数据库中
l 数据可以输出到Excel中
l 荷载控制采用应力和应变两种控制方式
l 多功能全自动测试软件
l 自带超限预警功能
l 标准动单剪试验软件
l 高级的1MPa/200ml压力/体积控制器控制反压
l 高级的1MPa气压力控制器结合气/水转换缸控制围压
l 反压控制器、围压控制器可预设压力值及压力梯度值
l 可升级动三轴试验（需定制）
技术参数
l 双向振动频率：0.001Hz-5Hz
l 支持波形：正弦波、半正弦波、三角波、方波，用户自定义波形
l 双向动荷载量程：+/-5kN
l 动态垂直位移：+/-15mm
l 动态剪切位移：+/-20mm
l 数据采集频率：1000点/周
l 全自动围压控制器压力量程：1MPa
l 全自动反压控制器压力/体积量程：1MPa/200ml
l 压力室围压：1Mpa
l 试样直径：70mm（100mm可选）
l 孔压传感器量程：1Mpa；精度：+/-0.2%
工作原理
系统主要由加载框架、竖向伺服电机、水平伺服电机、高精度伺服控制系统、围压控制系统、反压控制系统、试验软件、压力室及附件配件等部分组成。
该系统采用经典的反力框架加载结构。试样放置于一系列叠放的低摩擦尼龙约束环中，以便维持K0加载状态。试样顶部与可以自由移动的垂直作动器相连，该驱动器通过一条高质量的线性导轨固定，水平方向无法水平移动。试样底部与可以自由水平移动的作动器相连，驱动器通过一条高质量的线性导轨固定，垂直方向无法垂直移动。试验中，可以通过控制由局部的轴向传感器反馈的试样高度维持体积恒定不变的条件，即主动高度控制。这种控制方式是最为先进的控制方式，符合经典的是岩土力学理论，可较好地获取真实土体动力学响应数据。
该系统竖向及水平向加载控制采用独立的伺服电机控制器，可大大提高控制效率及精确度。控制系统内置8通道数据采集模块，用于高速采集力及位移传感器数据，以进行闭合反馈控制。所有采集数据通过USB接口/以太网与控制软件通讯，控制软件终身免费升级。
当进行围压控制静、动单剪试验时，试样放置于压力室内，通过围压及反压控制器进行饱和固结，此后可进行单剪试验。此种试验条件下，试样可选择约束环约束及（乳胶膜）柔性约束，当选择柔性约束时，可用于模拟波浪荷载作用。该方法是世界***的波浪荷载条件下土体动态剪切特性试验模拟手段。
Clisp Studio csDYNSSC -围压控制动单剪试验软件
VJ Tech的Clisp Studio csDYNSSC围压控制动单剪试验软件是专为围压控制动单剪试验开发的，兼容静单剪及动单剪试验功能。软件采用模块化设计，具备基础设置、固结、静态单剪、动单剪、围压控制动单剪及用户自定义等模块功能。动态加载搭载了高性能伺服控制器，控制性能稳定。该软件可进行以下试验：
1. 试样高度保持恒定（主动控制）的静态单剪试验；
2. 试样高度保持恒定的剪切荷载控制（持续、梯度或循环）试验；
3. 试样高度保持恒定的剪切应力控制（持续、梯度或循环）试验；
4. 试样高度保持恒定的剪切位移控制（持续、梯度或循环）试验；
5. 竖向压力保持恒定的剪切荷载控制（持续、梯度或循环）试验；
6. 竖向压力保持恒定的剪切应力控制（持续、梯度或循环）试验；
7. 竖向压力保持恒定的剪切位移控制（持续、梯度或循环）试验；
8. 在一定荷载或位移条件下的对于轴向或剪切向的动态控制试验；
9. 围压可控条件下的静、动态单剪试验。
试验各阶段模块

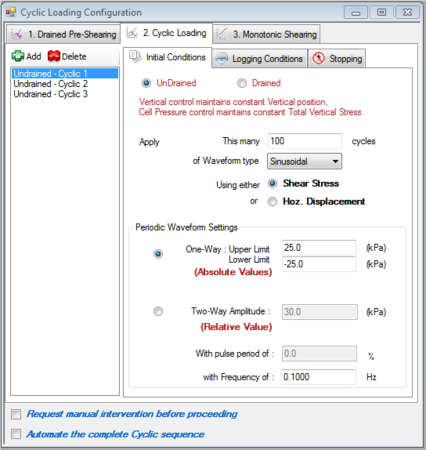

动单剪试验参数设置

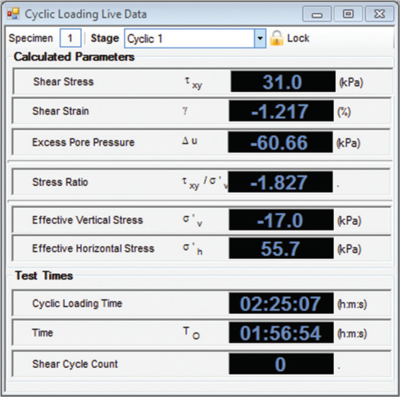

试验数据实时监测

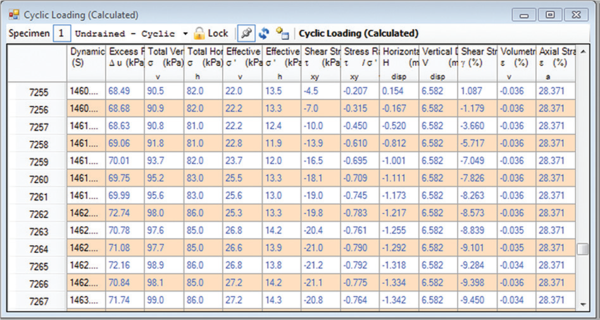

试验结果数据表格

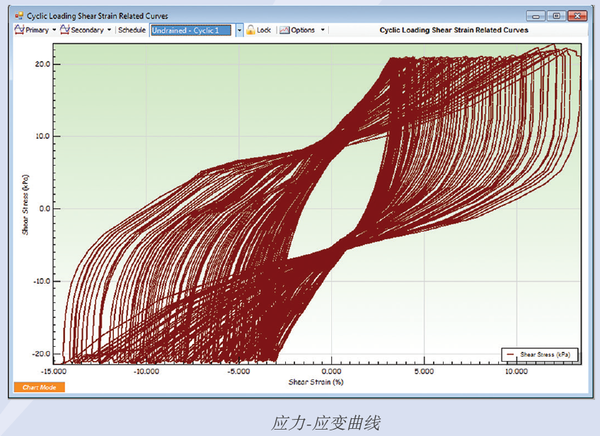

典型试验曲线
